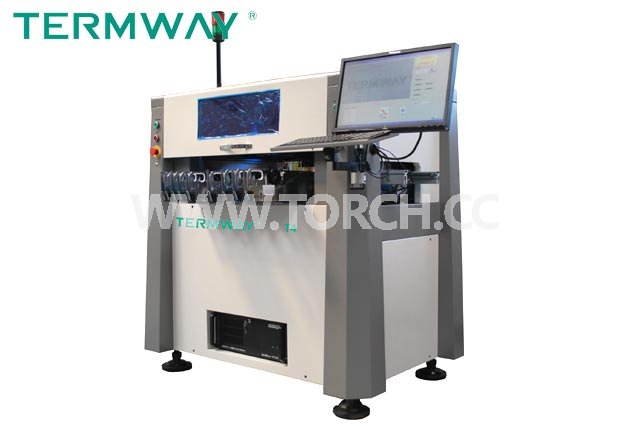

高速全自動高精密貼片機 T4
| 型 號： | T4 |
| 分 辨率： | （mm） |
| 加工定制： | 是 |
| 放大倍率： | |
| 操作方式： | |
| 測量精度： | μm |
| 外形尺寸(長*寬*高)： | mm |
訂購熱線：400-998-9522
詳細介紹
T4 特色：
1、一款高精密貼片機,可以實現0201 元件的貼裝。
2、可以貼裝QFP的最大面積：48*48MM。
3、可以貼裝0.4MM 間距以上的QFP�？梢再N裝BGA。
4、配置光柵尺。實現整機的高精密運動控制和高精密重復貼裝。
T4 通用特點：
1.整機結構采用鑄造+大理石平臺。底部采用高平整大理石平臺；X、Y軸龍門結構，X軸橫梁采用鑄造工藝，Y軸龍門大理石結構與大理石平臺一體，有效保證貼片機長期使用的可靠性和穩定性。
2.整機采用高精度直線導軌，有效提高貼片精度。

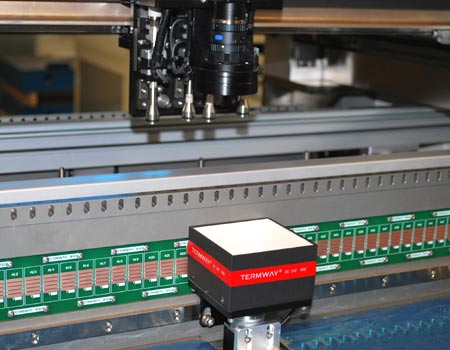

3.整機采用高清晰進口工業相機，完成高精密元器件的視覺對位貼裝。
4.配置視覺系統的貼片機，可以自動識別MARK 點，有效提高貼片機生產效率和貼片精度。
5.可自動視覺編程，不用手動輸入元件坐標。編程簡單,方便初學者便捷使用。同時可以導入電路板數據，方便小批量多品種產品的生產模式。
6.標配一套小型IC 盤。
7.整機配置8 支吸嘴。
8.高性價比全自動貼片機，適合中規模生產、科研及軍工企業高品質產品的生產使用。

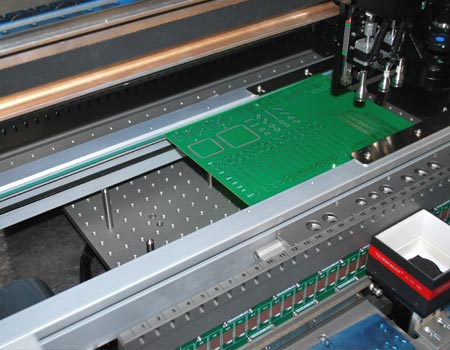

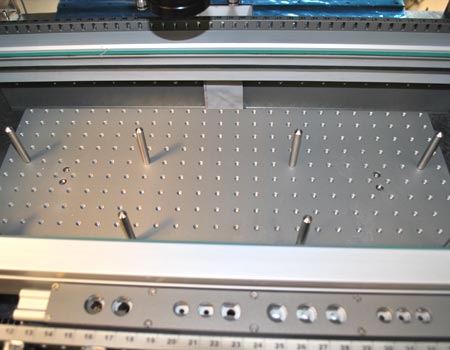

9.整機配置一套電路板傳輸系統。可無縫接駁絲印機、接駁臺和回流焊機。
10.配置自動換嘴系統，可以自由更換7種不同的吸嘴。
11.整機具備電路板高度自動檢測功能和元器件拾取失敗的報警功能，有效提高生產質量。
12.整機具備缺料報警功能，可以做到大批量生產時的無人值守。
13.整機安全性能高
選配件：

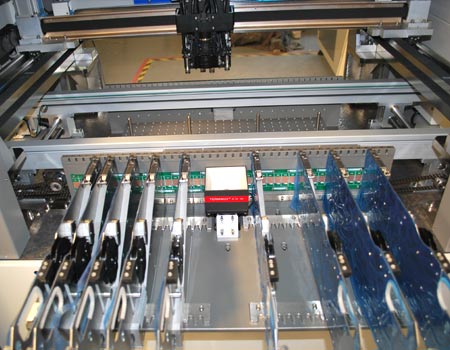

1、GF 款電動喂料器(8MM,12MM,16MM,24MM,32MM)
2、吸嘴(7 種吸嘴，可以接受異形件的吸嘴定制)
3、QS48 組件（可以貼裝48*48MM 的IC）
4、散料盤
5、IC 托盤
6、振動喂料器
產品技術參數：
| T4 | |
| 貼片頭數量 | 4 組貼片頭 |
| 最大電路板面積 | 580×285mm |
| 最大移動范圍 | 580×505mm |
| Z 軸最大移動范圍 | 20mm |
| 典型貼片速度 | ≥6000CPH(IPCP850) |
| 理論最大貼片速度 | 8000 cph |
| 運動系統 | XY 軸采用伺服電機驅動+工業雙同步帶傳動+光柵尺定位 |
| XY 軸分辨精度 | ±0.001mm |
| 重復貼片精度 | ±0.015mm |
| 對位方式 | 視覺對位 |
| 可以貼裝元器件 | 0201 以上阻容件和38mm 以下IC（48mm 、0201相機和鏡頭可選） |
| 編程方式 | 數據自動/導入影像學習/鍵盤輸入 |
| 帶式喂料器 | 可選配8mm,12mm,16mm,24mm,32mm,44mm喂料器 |
|
喂料器數量 |
如果放置GF 喂料器，可以放置70 把8MM GFTA-08S 喂料器。 1、前邊可以放置35 把8MMGFTA-08S 喂料器 2、后邊可以放置35 把8MM GFTA-08S 喂料器（不安裝IC 盤時）如果放置CF 喂料器，可以放置80 把8MM CF 喂料器（不安裝IC 盤時） |
| IC 盤數目 |
放置2 個IC 盤時，最大電路板面積340*240mm 放置1 個IC 盤時，最大電路板面積480*240mm |
| 操作系統 | WINDOWS XP/win7（32bit） |
| 壓縮空氣 | 80psi（0.5Mpa），氣體流量≥90L/M |
| 電源 | 220v，50Hz，4kw |
| 重量 | 700kg |
| 外形體積 | 1400x1200x1450mm |

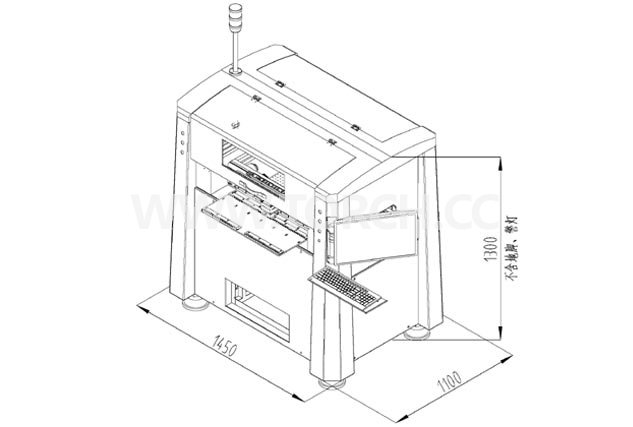

T4外形二維圖：
