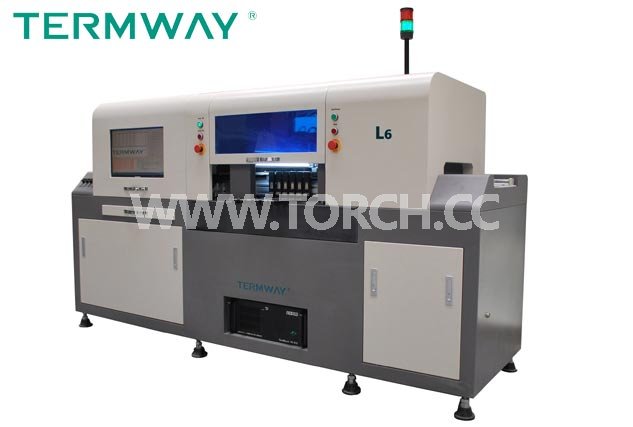

高速國產LED專用貼片機 L6
| 型 號： | L6 |
| 分 辨率： | （mm） |
| 加工定制： | 是 |
| 放大倍率： | |
| 操作方式： | |
| 測量精度： | μm |
| 外形尺寸(長*寬*高)： | mm |
訂購熱線：400-998-9522
詳細介紹
【產品簡介】：
L6 貼片機是一款在線式LED貼片機，可以和全自動絲印機、回流焊實現無縫接駁。用來實現大批量LED 電路板的組裝，具有“在線式”“高速”“高精度”等特點。
【特點】：

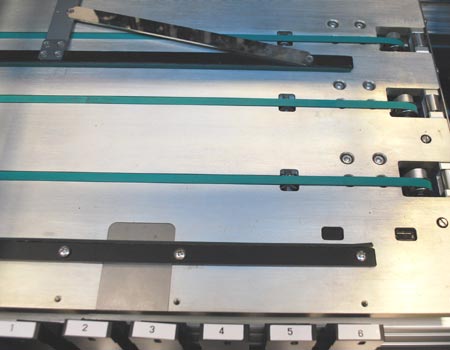

1.電路板傳動采用精密電機帶動工業皮帶配合精密導軌實現，有效提高貼片精度和電路板傳動速度。
2.用花崗巖一體化設計制造的高精密運動平臺技術。確保貼片機長期使用十年以上，運動精度變化小，同時，一體化的結構還具有抗震能力。

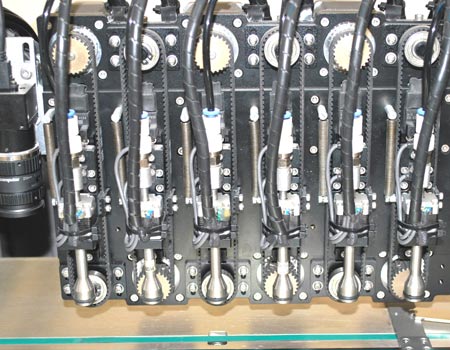

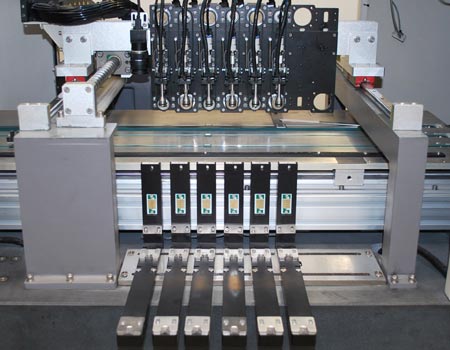

3.配置6 組貼片頭，相比1 組提高生產效率400%以上。
4.可自動視覺編程，不用手動輸入元件坐標，編程簡單，方便入門者便捷使用，滿足大批量多品種生產的需求。

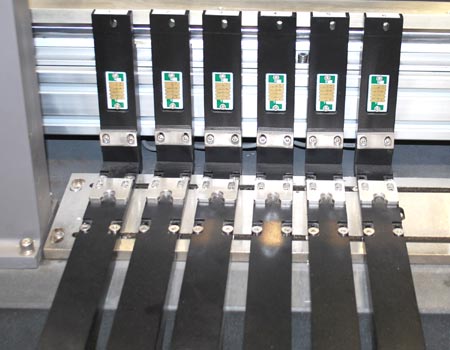

5.配置不同的喂料器可以滿足不同的LED 貼裝要求。
6.高性價比LED專用貼片機，適合大批量LED 生產。
7.整機由工業計算機配合專用軟件控制，方便操作實用。
8.可以非常方便導入電路板CAD 數據。
9.可以非常穩定并且方便的完成LED 拼版的編程和貼裝。
10.可以在軟件中顯示拼版中所有坐標點，并對其中的坐標進行微調，實現高精密的貼裝。
11.可以在軟件中設置各拼版的間距，并根據間距顯示所有放料坐標，可以選擇不貼的拼版。
12.軟件可以實現六貼片頭自動優化功能。
13.軟件中增加XYZ 軸移動時的限位檢測。
14.軟件中增加了多檔變速功能，可以根據移動距離查表得到理想速度，并進行速度設置，可以提高機器長期使用的穩定性。
15.整機PCB 平臺具備真空吸附功能，對大型PCB 板定位會更加平整，有效提高貼片精度，同時可以滿足軟燈條（FPC）的定位貼裝。
16.機器實現電路板在線式傳輸，有效節約人工，提高效率。相比同類產品，可以節省至少一個操作人員。如果配置SP400 全自動絲印機�？梢灾辽俟�(jié)省兩個操作人員，提高了整條生產線的生產效率同時有效降低了客戶的長期使用成本。
【標 配】：
1、工控機控制系統 1套
2、貼片頭6 組
3、吸嘴6 個
4、真空吸附平臺1 組
5、喂料器底盤GFTA-T06 1 組
【選 配 件】：
1、8mm，12mm，16mm，24mm，32mm 自動喂料器
2、吸嘴
3、工業氣泵
4、UPS 不間斷電源
5、喂料器底盤GFTA-T06
【技術參數】
| L6 | |
| 最大電路板面積 | 1200×280mm |
| 最大移動范圍 | X 軸1500mm，Y 軸410mm |
| Z 軸最大移動范圍 | 15mm |
| 實際貼片速度 | 10000-13000cph |
| 理論最大貼片速度 | 15000cph |
| 重復貼片精度 | ±0.05mm |
| 對位方式 | 視覺定位+機械定位 |
| 可以貼裝元器件 | 0603 以上阻容件及各種LED 芯片,同時滿足SOP SOT芯片的貼裝 |
| 編程方式 | 自動數據導入/視頻學習/鍵盤輸入 |
| 帶式喂料器 | 8mm，12mm，16mm ，24mm，32mm 電動智能喂料器 |
| 喂料器數量 | 可以放置6 個GF 系列電動智能喂料器（可選配最多12 個GF 系列喂料器） |
| 操作系統 | WINDOWS XP/WIN7 32bit |
| 壓縮空氣 | 80psi（0.5Mpa），氣體流量≥130L/M |
| 電源 | 220V,50Hz，4.5Kw |
| 重量 | 800kg |
| 外形體積 | 2510×760×1280mm |

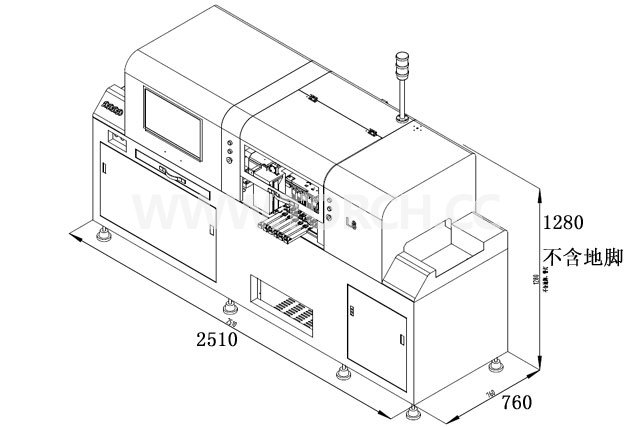

【L6二維圖片】

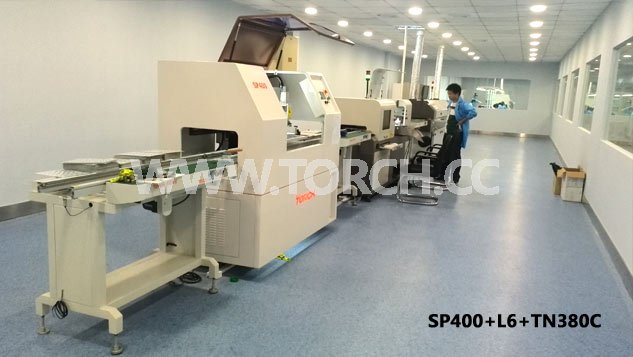

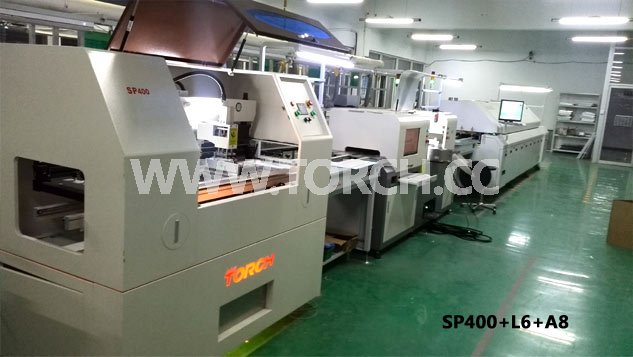

【L6在客戶現場】
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
