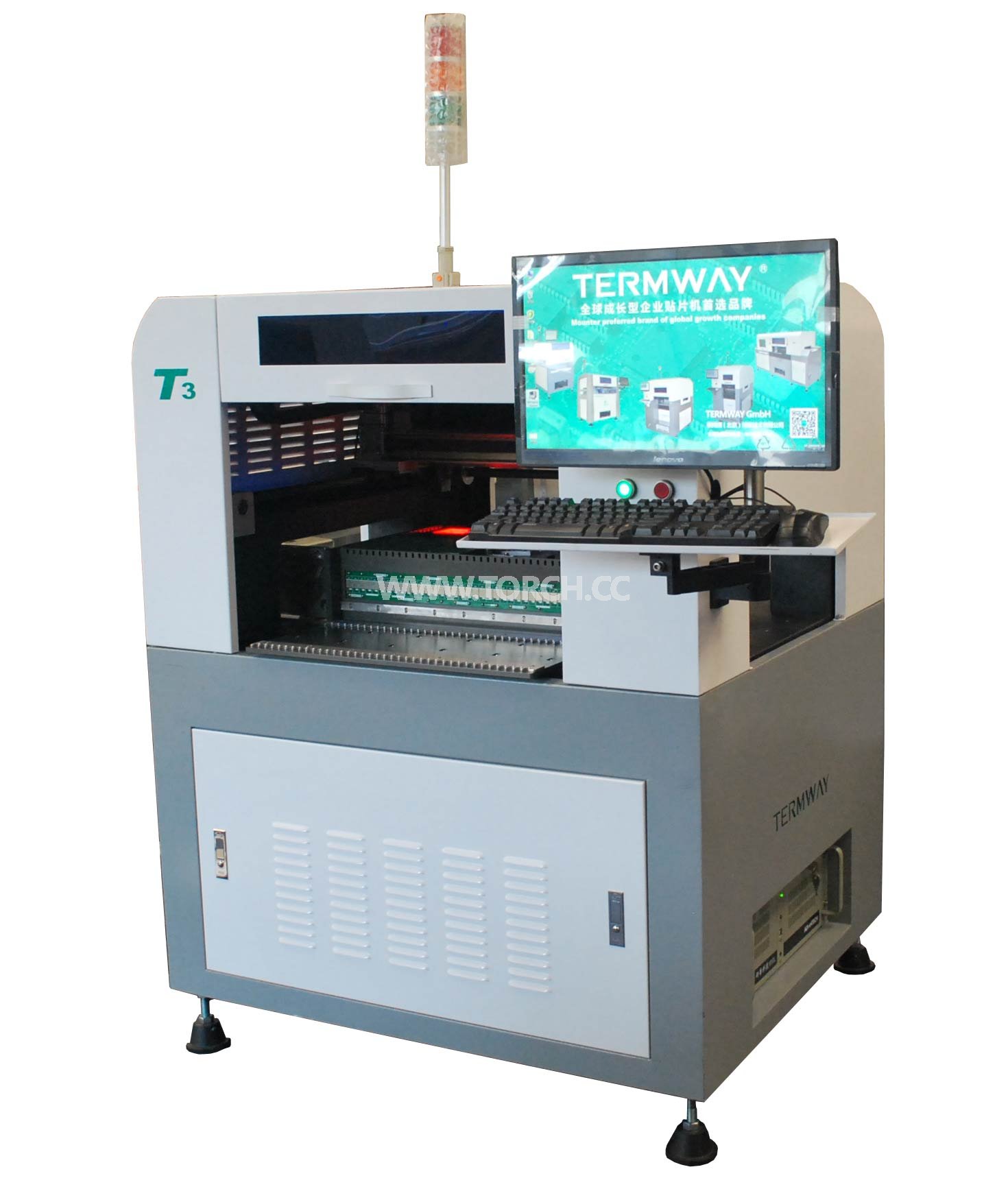

研發打樣專用視覺貼片機--T3
| 型 號： | |
| 電路板面積： | 460×400mm(mm) |
| 理論速度： | 1500-3000CPH(cph) |
| 重復精度： | ±0.015mm(mm) |
| 喂料器數量： | 124把 8MM散裝喂料器 |
| 可貼元器件： | 0201 以上阻容件和38mm以下IC |
訂購熱線：400-998-9522
詳細介紹
T3簡介
1. 一款可以自動貼裝短帶料和散裝IC的自動貼片機。
2. 最多可滿足124種8MM以上短帶料的貼裝。
3. 一款標配就可以貼裝 0201 元件的高精密貼片機。
4. 可以貼裝 QFP 的最大面積：38*38MM。
5. 可以貼裝0.5MM 間距以上的 QFP,可以貼裝 BGA。
6. 配置光柵尺,實現整機的高精密運動控制和高精密重復貼裝。
7. 整機可選配具備元件首件帶電檢測功能，確保裝配到電路板上面的元器件都是正確無誤的。
功能介紹
1. 貼片機整機采用花崗巖一體化設計制造的高精密運動平臺技術，同時一體化的結果還具有抗震能力。
2. 整機采用高速運動系統和高精密級導軌，有效提高貼片精度。
3. 不停機掃描拍照技術，讓圖像高速拍照和高速識別貼裝稱為現實。
4. 整機采用專業工業相機和高品質鏡頭，確保視覺對位的高精度和準確度，完成高精密元器件的視覺對位貼裝。
5. 可自動視覺編程，編程簡單,方便初學者便捷使用。同時可以導入電路板數據，方便小批量多品種產品的生產模式。
6. 可選配離線編程軟件，實現新產品高速導入。
7. 電路板定位裝置，方便各種電路的貼裝。
8. 高性價比全自動貼片機，適合樣板打樣、短帶貼裝等。
9. 可手動自由更換 6種不同的吸嘴。
10. 整機具備電路板高度自動檢測功能和元器件拾取失敗的報警功能，有效提高生產質量。
選配件
1. GF 款電動喂料器(8mm,12mm,16mm,24mm,32mm,44mm,56mm)
2. 吸嘴(6 種吸嘴，可以接受異形件的吸嘴定制)
3. QS48 組件（可以貼裝 48*48MM 的 IC）
4. IC托盤
5. 短帶喂料器
6. 振動喂料器
7. IC盤式喂料車(5層)
8. 離線編程軟件
技術參數
型號:T3
貼片頭數量:1組貼片頭
最大電路板面積:460×400mm（左右兩側放置短帶喂料器）
370×210mm（四周全部放置短帶喂料器）
550*270mm（四周放置116把GF電動喂料器）
最大移動范圍:660×460mm
Z軸最大移動范圍:20mm
貼片速度:1500-3000CPH
運動系統:XY軸采用日本松下伺服電機驅動+高精密導軌+光柵尺定位
XY 軸分辨精度:±0.001mm
重復貼片精度:±0.015mm
對位方式:視覺對位
可以貼裝元器件:0201 以上阻容件和 38mm 以下 IC（48mm 相機和鏡頭可選）
編程方式:數據自動/導入影像學習/鍵盤輸入/離線編程功能
帶式喂料器:可選配 8mm、12mm、16mm、24mm、32mm、44mm、56mm電動智能喂料器
喂料器數量:如果放置GF 喂料器，可以放置 116把 8MM GFTA-08S 電動喂料器
如果放置CF 喂料器，可以放置 134 把 8MM CF 電動喂料器
如果放置散裝喂料器，可以放置124把 8MM散裝喂料器，四周放置
操作系統:WINDOWS XP/ WIN7(32bit)
壓縮空氣:80psi（0.5Mpa），氣體流量 80L/M
電源：220v，50Hz，3kw
重量：650kg
外形體積：1050×900×1300mm
