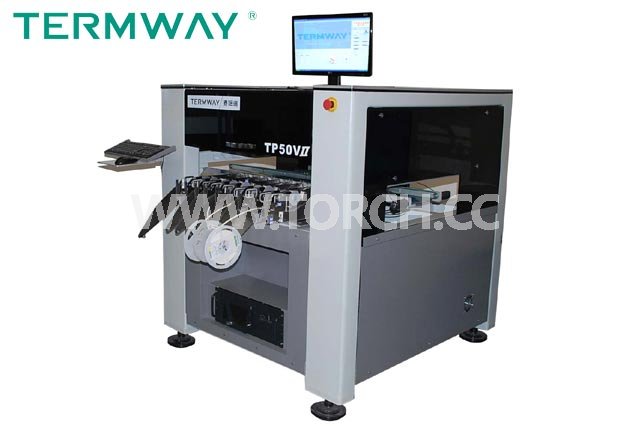

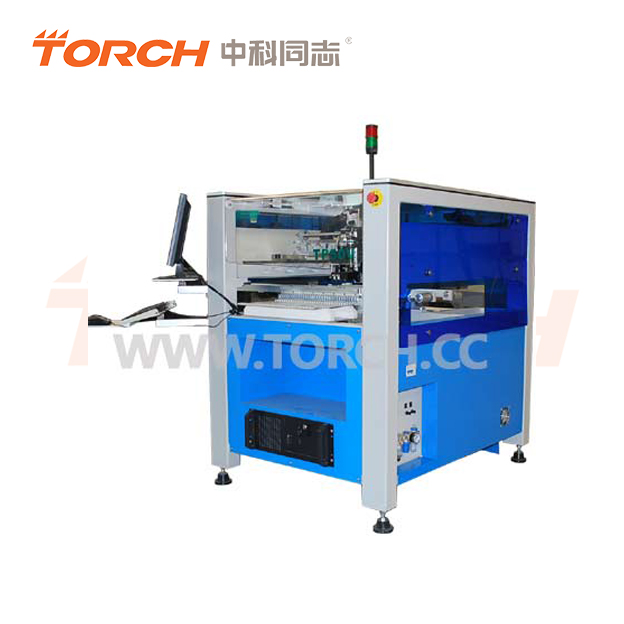

中速多功能貼片機TP50V
| 型 號： | TP50V |
| 分 辨率： | （mm） |
| 加工定制： | 是 |
| 放大倍率： | |
| 操作方式： | |
| 測量精度： | μm |
| 外形尺寸(長*寬*高)： | mm |
訂購熱線：400-998-9522
詳細介紹
【商品簡介】：
中速貼片機TP50V采用重型耐用的直線滾珠導軌系統，提供堅固和耐用的機械裝置直線編碼系統。采用閉環直流伺服馬達并配合使用無接觸式直線編碼系統提供非常高重復精度（+/-0.01mm）和穩定性飛行影像對中系統可貼裝大部分SMD元件包括0402，SOIC，PLCC & QFP，
【技術參數】：
|
型號 |
TP50V |
|
典型貼片速度 |
2000-3200cph |
|
理論最大貼片速度 |
4000cph |
|
對位方式 |
視覺對位 |
|
送料器數量 |

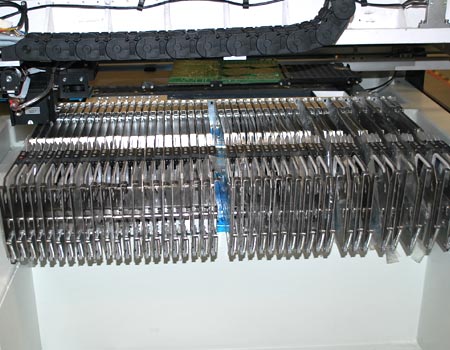

可以放置80個8MM喂料器，前后兩面各放置40個8mm喂料器 |
|
帶式喂料器 |
可選配8mm,12mm,16mm,24mm,32mm喂料器 |
|
IC 盤數量 |
1個 |
|
最大移動范圍 |
680×620mm |
|
最大電路板面積 |
500×350mm |
|
編程方式 |
自動數據導入/影像學習/鍵盤輸入 |
|
可以貼裝元器件 |
0402以上阻容件和30mm以下IC(30mm以上IC，需選配) |
|
機器尺寸 |
1300×1020×1250mm (長 x 寬 x 高),不含地腳 |
|
重量 |
620kg |
|
電源 |
220V,50Hz,2KW |
|
氣源壓力 |
80psi（0.5Mpa），氣體流量≥80L/M |
