多功能高精度散料貼片機T8A
| 型 號： | |
| 電路板面積： | (mm) |
| 理論速度： | (cph) |
| 重復精度： | (mm) |
| 喂料器數量： | |
| 可貼元器件： |
訂購熱線：400-998-9522
詳細介紹
T8A是由泰姆瑞公司精心打造的一款高精度多功能貼片機，貼裝元器件01005（英制）。T8A貼裝范圍廣，可貼裝傳統的編帶料（8mm-44mm）、短帶料、純散料（軍工企業元器件篩查后為散料）、50*50mm（50-140更大異形件需選配模塊）以下的所有IC。
特點：
T8A采用雙模組組合方式，是一款既可以傳統的編帶料，同時滿足裝散料、短帶料貼裝的高精度多功能貼片機。
最多可滿足260種散料或者短帶料的貼裝。
可同時裝載104種以上8mm自動喂料器4種IC盤供料器。
可以貼裝 QFP 的最大面積：50*50MM。
可以貼裝 0.3MM 間距以上的 QFP,可以貼裝 BGA。
配置光柵尺,實現整機的高精密運動控制和高精密重復貼裝。
1.整機采用花崗巖一體化設計制造的高精密運動平臺技術，有效保證貼片機長期使用10年以上，運動精度改變很小。同時一體化的結構還具有抗震能力。
2.整機采用高速運動系統和高精密級導軌，有效提高貼片精度。
3.不停機掃描拍照的技術，讓圖像高速拍照和高速識別貼裝稱為現實。
4.整機采用德國原裝高清晰工業相機和高品質鏡頭，確保視覺對位的高精度和準確度，完成高精密元器件的視覺對位貼裝。
5.可自動視覺編程，不用手動輸入元件坐標。編程簡單,方便初學者便捷實用。同時可以導入電路板數據，方便小批量多品種產品的生產模式。
6.可選配離線編程軟件，實現新產品快速導入。
7.智能的電路板傳輸系統，自動調寬和夾板，實現你的自動化智能生產。
8.高性價比全自動貼片機，更適合小批量多品種、散料貼裝、短帶貼裝等科研及軍工企業高品質產品的生產使用。
9.配置自動換嘴系統，可以自由更換 12 個不同的吸嘴。
11.整機具備電路板高度自動檢測功能和元器件拾取失敗的報警功能，有效提高生產質量。
12.整機具備缺料報警功能，可以做到生產過程的智能化。
選配件：
1、GF 款電動喂料器(8MM,12MM,16MM,24MM,32MM,44MM)
2、吸嘴(6 種吸嘴，可以接受異形件的吸嘴定制)
3、QS48 組件（可以貼裝 50*50MM 的 IC）
4、散料盤（各種元器件尺寸的散料盤）
5、IC 托盤
6、短帶喂料器
7、振動喂料器
8、IC盤式喂料車(25層)
9、離線編程軟件
多種供料方式：

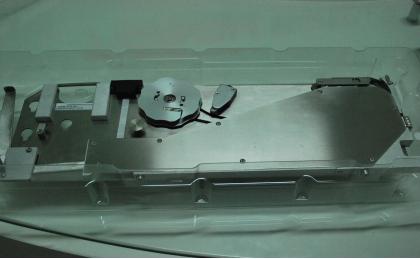

短帶喂料器細節圖

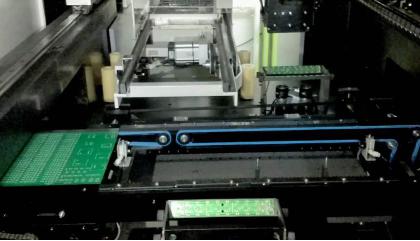

散料供料裝置：

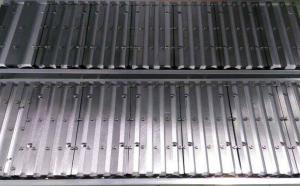

標配散料托盤，可自動完成純散料的吸取、識別、貼裝工作，解決散裝料自動化貼裝的問題。

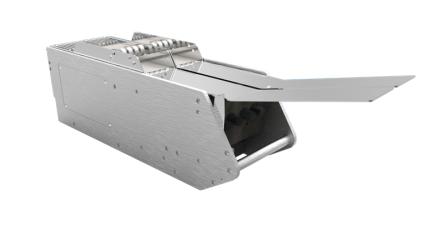

電動智能喂料器GF系列（8mm、12mm、16mm、24mm、32mm、44mm）
電動喂料器CF系列（滿足編帶及短帶8mm、12mm）
震動喂料器（管狀料）
IC TRAY盤車
技術參數：
| 1 | 貼片頭數量 | 單模組4個*2組 8個 |
| 2 | 貼裝速度 | 理論24000CPH，散料貼裝8000CPH |
| 3 | 貼裝面積 | 550×350mm |
| 4 | 貼裝器件高度 | 20mm |
| 5 | 運動系統 |
X：磁懸浮高精度直線電機+光柵尺定位 Y 軸采用日本松下伺服電機驅動+高精密工業絲杠導軌+光柵尺定位 |
| 6 | XY 軸分辨精度 | ±0.001mm |
| 7 | 重復貼片精度 | ±0.015mm |
| 8 | 對位方式 | 高度視覺對位 |
| 9 | 可以貼裝元器件 | 01005 以上阻容件和 38mm 以下 IC（50mm 相機和鏡頭可選）） |
| 10 | 編程方式 | 數據自動/導入影像學習/鍵盤輸入/離線編程功能 |
| 11 | 喂料器數量 |
1、 GF 喂料器，最多 104 把 8MM GFTA-08S 喂料器 2、 120種散料托盤 3、全部放置散料盤，可以放置4組散料盤，滿足260種以上元器件。 |
| 12 | IC 盤數目 | 放置 2 個 IC 盤，可配置5組的IC供料器 |
| 13 | 重量 | 1692KG |
| 14 | 外形體積 | 1685（L）×1550（W）×1440（H） |
