詳細介紹
|
|
|
【備 注】：
1.四點鋼網定位方式使印刷重復精度更高；
2.四絲桿同步升降，使調整PCB與鋼網的距離時更準，前后平衡度更高，保證脫膜精度和效果；
3.活動鋼網框架，可使用不同大小的鋼網；
4.懸浮式刮刀，可自動平衡左右壓力，使刮刀及鋼網壽命更長，印刷可靠性更高
5.磁吸式活動頂針更靈活，并可印雙面PCB；
6.平臺高度（PCB與鋼網距離）及角度調整直觀方便；
7.平臺X,Y等軸通過步進電機調整，配合軟件設置可以進行不同步距的軸向調整，滿足高精度印刷時微調的需求；
8.PCB移動定位平臺，可以很方便的在機器外邊進行對位操作：

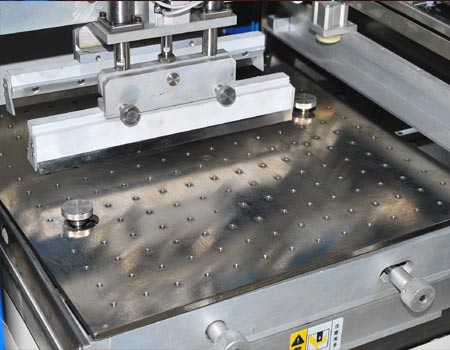

9.PCB定位平臺由四點同步升降，使PCB與鋼網可水平緊密結合。

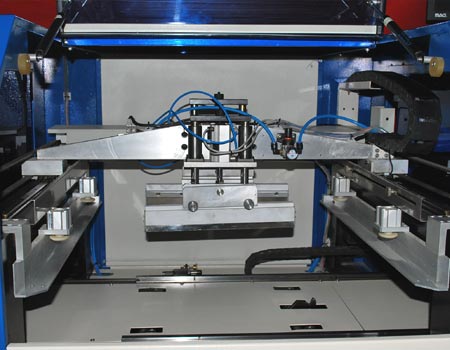

10.左右同步驅動刮刀動作，使刮印過程更平穩；
11.使用不銹鋼刮刀，刮刀帶有錫膏回收邊，減少浪費；
12.可選配活動真空吸盤，適合FPC的印刷（柔性電路板）：
13.通過工控機控制完成全部操作，PLC和電腦配合
14.自主研發的專用軟件更加人性化合理化，操作簡單，易于上手。
15.通過頂針定位和支撐，方便印刷雙面PCB板。

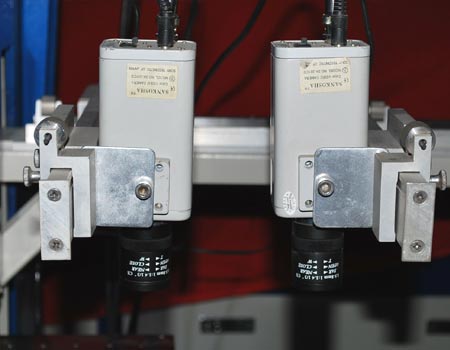

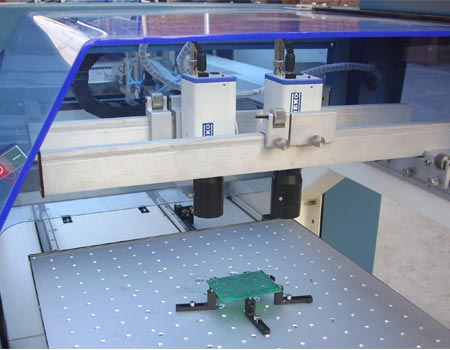

16.設備具有影像輔助對位功能，可以方便的實現對位，利于節省換線時間，提高效率。
3.絲印機的技術參數
|
Max size of Stencll? 最大可用鋼網尺寸
|
650*600mm
|
|
Standard size of stencil標準模板尺寸
|
500*600mm開孔位于整板中間位置
|
|
Printable Area
最大可印刷面積
|
350*400mm
|
|
Printable PCB Thick
可印刷PCB厚度
|
0.8-6mm
|
|
Printing Platform Length， Width
|
450* 450mm
|
|
Central Vertical Table Lift
印臺可升降距離
|
0-10mm
|
|
Table Adjustment Range
X-AXIS
Y-AXIS
Rotation(Theta)
印臺可調整范圍
X軸
Y軸
角度
|
10mm
10mm
5 Degree
|
|
Print speed
印刷速度
|
0-80mm/s
|
|
Squeegee Pressure Force
刮刀壓力
|
0-20kg
|
|
Machine Weight機器重量
|
600kg
|
|
Power Supply
使用電源
|
220V，50Hz
|
|
Power Consumption
耗電量
|
500W
|
|
Air source
壓縮空氣
|
0.6-0.75Mpa
|
|
Machine Size
長*寬*高
|
1250*950*1530mm
|
|
外觀顏色
|
藍白色（其他顏色可選）
|
|
